उच्च{{1}लोड, मल्टी{2}रिफ्लो पावर और औद्योगिक हार्डवेयर के लिए इंजीनियरिंग{{0}ग्रेड थर्मल प्रतिरोध।

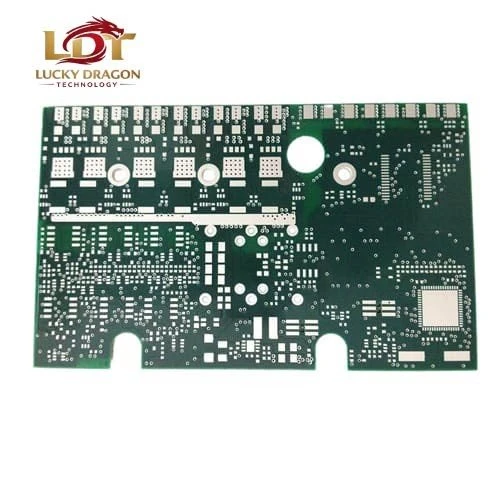

High Tg PCBs utilize modified epoxy resin systems with a glass transition temperature Tg >= 170°C (IPC-4101/126, /99 or equivalent high-performance specs). At temperatures exceeding Tg, standard FR-4 (Tg approx. 135°C – 140°C) shifts from a rigid glassy state to a rubbery state, accelerating Z-axis expansion and mechanical shear stress on plated-through holes (PTH). High Tg variants suppress Z-CTE (alpha_1: 45 – 50 ppm/°C; alpha_2: 220 – 250 ppm/°C) and elevate thermal decomposition threshold (Td >= 340 डिग्री ).
उपलब्ध स्टैकअप:1 से 24 परतें (कठोर)
मानक लैमिनेट ब्रांड स्टॉक किए गए:आइसोला 370एचआर, शेंगयी एस1000-2, पैनासोनिक आर-1755 (या बीओएम फ़्रीज़ पर समतुल्य क्षेत्रीय उच्च-विश्वसनीयता समतुल्य)
विशिष्ट Z-अक्ष विस्तार शमन: Minimized barrel cracking through controlled drill-feed and direct metallization ratio >= 25 उम तांबे की दीवार की मोटाई।
इंजीनियरिंग सहायता:टूलींग से पहले निःशुल्क स्टैकअप सिफ़ारिश और डीएफएम साइनऑफ़।
|
पैरामीटर |
विशिष्टता सीमा |
मानक/परीक्षण विधि |
|
ग्लास संक्रमण तापमान (टीजी) |
170 डिग्री से 210 डिग्री |
डीएससी (आईपीसी-टीएम-650 2.4.25) |
|
थर्मल अपघटन (टीडी) |
>= 340 डिग्री (5% वजन हानि) |
टीजीए |
|
Z-एक्सिस CTE (अल्फा_1 / अल्फ़ा_2) |
45 पीपीएम/डिग्री/250 पीपीएम/डिग्री (50 डिग्री-260 डिग्री) |
टीएमए (आईपीसी-टीएम-650 2.4.24) |
|
थर्मल तनाव (सोल्डर फ्लोट) |
288°C >= 300 सेकंड (कोई प्रदूषण नहीं) |
आईपीसी-TM-650 2.4.13.1 |
|
जल अवशोषण |
<= 0.10% |
24 घंटे का विसर्जन |
|
छीलने की शक्ति |
>= 0.70 एन/मिमी (1 औंस तांबा) |
आईपीसी-TM-650 2.4.8 |
|
परत गणना रेंज |
1-24 परतें |
आईपीसी-ए-600 क्लास 2 / क्लास 3 |
|
बोर्ड की मोटाई |
0.40 मिमी<= T <= 3.20 mm |
यांत्रिक सहनशीलता +/- 10% |
|
न्यूनतम. ट्रेस/स्पेस (आंतरिक/बाहरी) |
3.5 / 3.5 मिल (90 / 90 उम) |
लेजर/एलडीआई इमेजिंग |
|
न्यूनतम. पीटीएच छेद का आकार (समाप्त) |
0.15 मिमी (मैकेनिकल) / 0.10 मिमी (लेजर माइक्रोविया) |
पहलू अनुपात 12:1 तक |
|
सतही समापन |
ENIG, HASL-सीसा रहित, इमर्शन सिल्वर, OSP, ENEPIG |
आईपीसी-4552 / आईपीसी-4554 |
उन्नत थर्मल थकान प्रतिरोध
भारी-तांबा बिजली वितरण में बैरल थकान के बिना 1000 थर्मल चक्र (-40 डिग्री से +125 डिग्री परिचालन लिफाफा) बनाए रखता है।
कम नमी-प्रेरित प्रदूषण
संशोधित दोहरी {{0} कार्यात्मक/बहुक्रियाशील एपॉक्सी मैट्रिक्स नमी को रोकता है {{1} अनुक्रमिक लीड के दौरान फ्लैश ब्लिस्टरिंग {{2} मुक्त रिफ्लो (260 डिग्री पीक प्रोफाइल)।
नियंत्रित प्रतिबाधा सहनशीलता
ढांकता हुआ स्थिरांक (डीके=4.2 - 4.4 1 गीगाहर्ट्ज पर) कसकर बैच {{3}रेज़िन के माध्यम से नियंत्रित {{4}सामग्री सत्यापन (+/- 1.5%), पावर विमानों के साथ उच्च गति गेट ड्राइवर सिग्नल का समर्थन करता है।
भारी तांबे की अनुकूलता
थर्मल रिलीफ कैविटी मिलिंग के साथ संयुक्त रूप से 3 औंस बाहरी / 4 औंस आंतरिक परतों तक की सह-लैमिनेट क्षमता।
|
सेक्टर |
विशिष्ट उपप्रणाली |
थर्मल/मैकेनिकल तनाव प्रोफ़ाइल |
|
बिजली के इलेक्ट्रॉनिक्स |
स्विच -मोड बिजली आपूर्ति (एसएमपीएस > 2 किलोवाट), इन्वर्टर नियंत्रण बोर्ड |
सतत परिवेश 85 डिग्री - 105 डिग्री, स्थानीयकृत घटक गर्म स्थान 130 डिग्री। |
|
ऑटोमोटिव |
ऑन{0}}बोर्ड चार्जर (ओबीसी), डीसी-डीसी कन्वर्टर्स, मोटर चरण नियंत्रक |
हुड कंपन प्रोफ़ाइल के तहत, एईसी प्रति थर्मल शॉक साइकलिंग, क्यू100/103 पर्यावरण अपेक्षाएं। |
|
औद्योगिक स्वचालन |
सर्वो ड्राइव, पीएलसी बैकप्लेन, उच्च घनत्व वाले औद्योगिक एलईडी ड्राइवर |
मल्टी-शिफ्ट निरंतर ड्यूटी, उच्च परिवेश कैबिनेट तापमान (70 डिग्री आंतरिक वृद्धि)। |
|
दूरसंचार |
बेस स्टेशन आरएफ पावर एम्पलीफायर (पीए) पूर्वाग्रह/नियंत्रण कार्ड |
मिश्रित थर्मल घनत्व, तंग माइक्रोस्ट्रिप प्रतिबाधा बाधाएं। |
स्टैकअप अनुकूलन:हाइब्रिड स्टैकअप (उच्च - टीजी कोर + कम - हानि बाहरी प्रीप्रेग) लेआउट क्रॉस {{3} अनुभाग आवश्यकताओं को प्रस्तुत करने पर उपलब्ध हैं।
तांबे का वितरण:दबाने के दौरान धनुष को रोकने के लिए {{1} और {{2} मुड़ने से रोकने के लिए असममित तांबे के वजन को थर्मल तांबे के साथ संतुलित किया जाता है।< 0.5%).
मुखौटा और किंवदंती:एलपीआई सोल्डर मास्क (ताइयो पीएसआर -4000 सीरीज, हरा/काला/मैट ब्लैक) + हीट-ठीक सफेद/पीला घटक लेजेंड; लेजर-लिखित सीरियल/बैच यूआईडी मैट्रिक्स कोड।
रूटिंग एवं प्रोफाइलिंग:रूटिंग राउटर बिट सहनशीलता +/- 0.10 मिमी, वी-स्कोर गहराई नियंत्रण +/- 0.1 मिमी शेष वेब मोटाई (1/3 से 1/2 बोर्ड मोटाई)।
आने वाली सामग्री का सत्यापन:आंतरिक परत कतरनी से पहले आने वाले लेमिनेट लॉट नमूनों पर डीएससी ग्लास {{0} संक्रमण सत्यापन।
भीतरी-परत निरीक्षण:लाइन की चौड़ाई, ईच अवशेष और माइक्रोशॉर्ट्स के लिए 100% आंतरिक परतों पर एओआई (स्वचालित ऑप्टिकल निरीक्षण)।
प्रेस-फ़िट/स्टैक प्रेस रिकॉर्ड:ट्रेस करने योग्य हाइड्रोलिक प्रेस लॉग (तापमान वक्र, रैंप दर, प्रति बैच आईडी में संग्रहीत दबाव प्रोफ़ाइल)।
अंतिम विद्युत एवं विनाशकारी परीक्षण:
अनुपालन:आईपीसी-ए-600 क्लास 3 अनुपालन ऑडिट ट्रेल अनुरोध पर उपलब्ध है।
विनिर्माण एवं प्रमाणन
सुविधा प्रोफ़ाइल
मध्य {{0} से {{1} उच्च मिश्रित कठोर पीसीबी विनिर्माण संयंत्र, 45,000 m^2 मासिक क्षमता पदचिह्न।
प्रक्रिया निष्पादन एवं सत्यापन एंकर
दृश्य/विश्लेषणात्मक प्रमाण:Batch microsection cross-section sample verified via optical metallography showing barrel copper wall thickness >= 25 उम और शून्य-मुक्त राल भराव।
प्राथमिक प्रक्रिया लाइन उपकरण
डायरेक्ट इमेजिंग (एलडीआई) लाइनें:ऑर्बोटेक/मेनिया समतुल्य उच्च -रिज़ॉल्यूशन एक्सपोज़र
अनुक्रमिक लेमिनेशन प्रेस:बंद लूप दबाव फीडबैक के साथ मल्टीडेलाइट वैक्यूम थर्मल प्रेस
ड्रिलिंग: Schmoll high-speed multi-spindle CNC drills (>150,000 आरपीएम)
प्रमाणपत्र
ISO 9001:2015, IATF 16949:2016 (ऑटोमोटिव गुणवत्ता प्रबंधन क्षेत्र), ISO 14001:2015, UL फ़ाइल नंबर E{7}}उपसर्ग (UL94 V-0 फ्लेम रेटिंग प्रमाणित लैमिनेट उपयोग)।
पैकेजिंग मानक
वैक्यूम {{0}सीलबंद ईएसडी एंटी {{1}नमी के साथ स्थैतिक बैग {{2} संकेतक कार्ड (एमआईसी) और सिलिका जेल डेसीकेंट पैक (< 10% RH envelope), stacked in double-walled corrugated carton with custom foam corner dampening. Shelf life preservation: vacuum bag sealed up to 6 months.
लॉजिस्टिक्स और वॉल्यूम रैंप सपोर्ट
एनपीआई लीड टाइम:5 - 7 कार्य दिवस (पैनलीकृत)
वॉल्यूम रैम्प-ऊपर:2 - 3 सप्ताह बाद -पहला अनुच्छेद (एफए) अनुमोदन
शिपिंग:एफओबी / EXW / DDP डीएचएल / फेडेक्स एक्सप्रेस (प्रोटोटाइप) के माध्यम से या बड़े पैमाने पर उत्पादन के लिए हवाई / समुद्री माल ढुलाई। प्रत्येक शिपमेंट बॉक्स के साथ अनुरूपता का बैच प्रमाणपत्र (सीओसी) और सामग्री मिल परीक्षण रिपोर्ट (एमटीआर) शामिल है।
सबमिशन चैनल:डायरेक्ट इंजीनियरिंग मेलबॉक्स (एनडीए संरक्षित): (या ऑटो -एनडीए टोकन के साथ पोर्टल अपलोड)।
आवश्यक पैकेज/मेटाडेटा:गेरबर आरएस {{2} 274एक्स या ओडीबी ++, सेंट्रोइड/पिक {{3}और-प्लेस फ़ाइल (यदि असेंबली आवश्यक हो), आईपीसी वर्ग की आवश्यकता, लक्ष्य वॉल्यूम स्तर (एनपीआई बनाम बैच), सामग्री टीजी ग्रेड वरीयता, सतह खत्म, बोर्ड स्टैकअप फ़ाइल/मोटाई बाधा, लक्ष्य वितरण तिथि।
इंजीनियरिंग समीक्षा टर्नअराउंड:नि:शुल्क डीएफएम क्वेरी फीडबैक, स्टैकअप साइन{{0}ऑफ नोट्स, और लाइन {{1}आइटम कोटेशन 12 - 24 व्यावसायिक घंटों के भीतर वितरित किया जाता है।
प्रचुर अनुभव के साथ, हम चीन में सबसे अधिक पेशेवर हाई टीजी पीसीबी निर्माताओं और आपूर्तिकर्ताओं में से एक हैं। हम हमारे कारखाने से यहां बिक्री के लिए थोक उच्च गुणवत्ता वाले उच्च टीजी पीसीबी खरीदने के लिए आपका हार्दिक स्वागत करते हैं। यदि आपके पास सहयोग के बारे में कोई पूछताछ है, तो कृपया बेझिझक हमें ईमेल करें।
